Tout savoir sur les lignes à Haute Tension

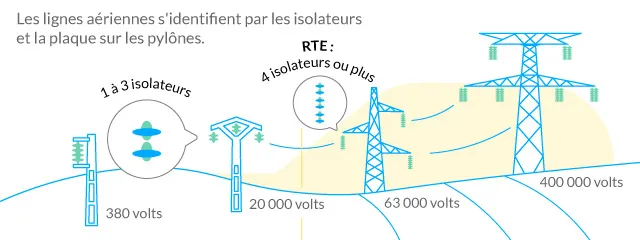

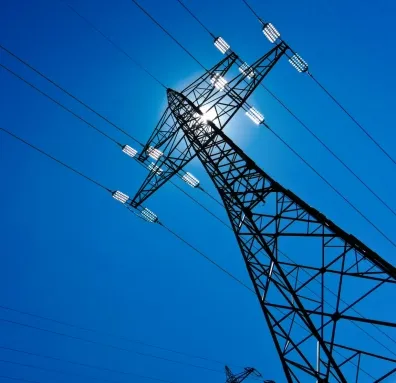

Contrairement aux lignes à Moyenne et Basse Tension, qui reposent sur des poteaux, elles sont reconnaissables à leurs grands pylônes généralement métalliques. Plus ils sont élevés, plus la tension qu’ils soutiennent est grande. Les lignes électriques à Haute Tension sont également équipées de chaînes isolantes, généralement constituées d’assiettes de verre ou de porcelaine. Leur nombre varie selon l’importance de la tension sur la ligne. Ces isolateurs sont utilisés pour isoler la charpente métallique en empêchant l’électricité d’y circuler.

On note aussi la présence d’une plaque d’immatriculation sur chaque pylône RTE. Elle reprend son numéro, le nom de la ligne et son niveau de tension.

Pourquoi les lignes à Haute Tension sont-elles utilisées ?

On utilise des lignes à Haute Tension pour transporter l’électricité parce que l’augmentation de la tension limite les pertes d’énergie (c’est ce qu’on appelle « l’effet Joule »). Au niveau des régions et des départements, elles alimentent les agglomérations et les entreprises ou industries, grandes consommatrices d’électricité.

Comment fonctionnent-elles ?

Les lignes à Haute Tension sont composées d’un câble conducteur en métal (un alliage d’aluminium pour les nouvelles générations), d’une couche d’isolation et d’une gaine de protection.

Dans la grande majorité des cas, ces câbles électriques sont aériens et fonctionnent en courant alternatif triphasé. Dans certains cas seulement, lors d’un enfouissement, si les lignes sont enterrées, le courant continu peut être utilisé. Il est alors question de courant continu haute tension (CCHT).

Quelles différences avec les lignes à Très Haute Tension ?

Complémentaires aux lignes électriques à Haute Tension, les lignes électriques à Très Haute Tension (THT) - 225 000 volts et 400 000 volts — transportent l’électricité depuis les centrales avec l’avantage de pouvoir parcourir de longues distances en subissant des pertes minimales.

À l’échelle nationale, les THT alimentent les grandes zones de consommation et acheminent une partie de l’électricité vers les pays frontaliers pour assurer la stabilité du réseau, la sécurité d’approvisionnement et les échanges commerciaux.

Comme les lignes à Haute Tension, elles s’appuient sur un réseau de pylônes, lesquels sont plus grands, très espacés les uns des autres (entre 200 m et 350 m) et comportent, eux aussi, une plaque d’immatriculation.

Comment s’organise le réseau de transport d’électricité en France ?

Le réseau de transport d’électricité permet donc de relier les centres de production (centrales thermiques, centrales nucléaires, etc.) aux postes de transformation, qui permettront ensuite d’acheminer l’énergie vers le réseau de distribution et les différents points de livraison partout en France.

Le réseau de distribution utilise exclusivement des lignes à Moyenne Tension (20 000 volts) et à Basse Tension (entre 230 et 400 volts). En revanche, le réseau de grand transport utilise des lignes à Très Haute Tension (entre 225 000 et 400 000 volts) et à Haute Tension (entre 63 000 et 90 000 volts).

Quelle est la longueur du réseau électrique RTE ?

La Haute comme la Très Haute Tension permettent donc de transporter l’énergie sur de longues et de très longues distances. En France, cela représente une longueur cumulée d’environ 105 000 kilomètres de câbles(1) dont environ 90 % se situent en zone rurale ou boisée.

Des lignes aériennes et souterraines

Si le réseau électrique français est si complexe, c’est d’une part parce qu’il couvre l’ensemble du territoire, et de l’autre parce qu’il existe différents types de lignes. Aériennes ou souterraines, elles s’adaptent généralement à l’environnement et aux infrastructures qu’elles contournent, surplombent ou traversent selon les cas.

Les champs électromagnétiques sont-ils dangereux pour la santé ?

On considère qu’environ 375 000 personnes vivent en France à proximité d’une ligne à Haute Tension(2). À l’heure actuelle, aucune étude n’a montré d’éventuelles conséquences sur la santé de leurs champs magnétiques.

Le champ électromagnétique dégagé par les lignes à Haute Tension se mesure en microtesla (µT). On considère qu’une ligne à Très Haute Tension de 400 000 volts génère un champ électromagnétique d’environ 6 µT. Ce chiffre diminue à mesure que l’on s’éloigne de la ligne. Ainsi, pour une ligne à Très Haute Tension située à 100 mètres de hauteur, le champ électromagnétique ressenti au sol est d’environ 0,2 µT. Cela représente 10 fois moins que le champ généré par un téléviseur.
